电气设计
电气设计

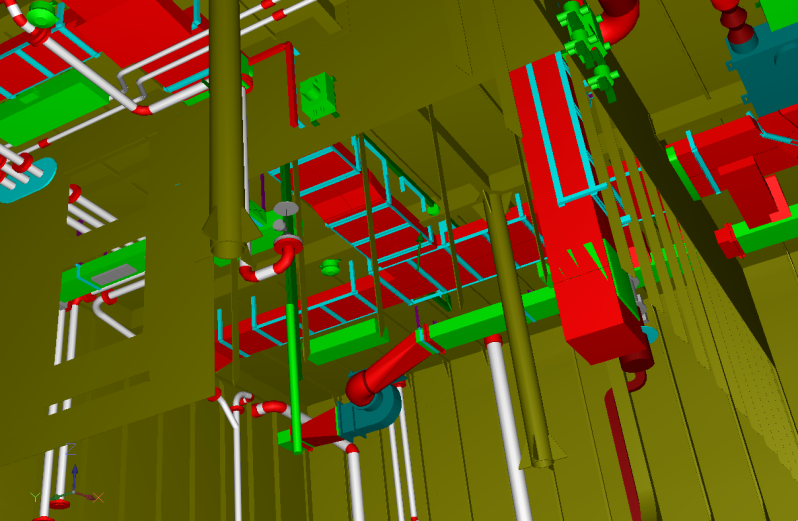

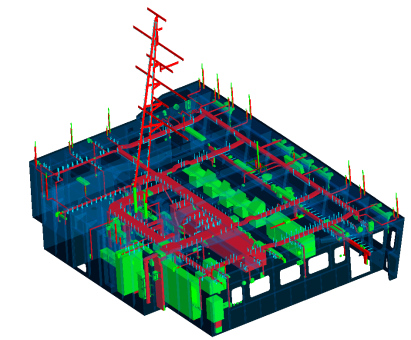

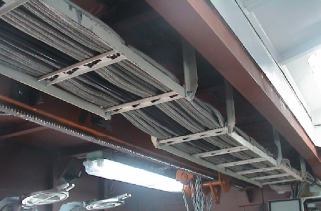

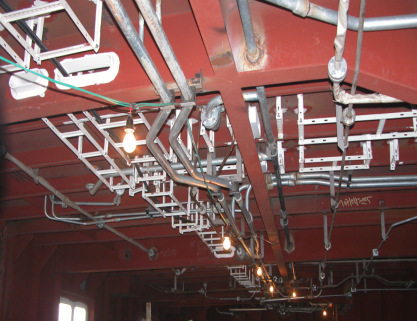

电气设计系统涵盖了从项目设置、电气原理、三维模型到生产图纸和表册输出的全部过程，具有电气设备、电气基座、电缆通道、电缆导架、电缆贯穿件设置及电缆自动布置等功能，实现了与船体结构和舾装其它各专业之间的实时干涉检查。
项目设置
电气项目设置具有电缆型号、规格，电气系统，舱室，设备部件等定义及贯穿件、基座、导架等设置功能。
通过电气项目设置，建立电缆的标准数据，具有电缆厂家、电缆对数、芯数、外径、单位重量等信息；通过建立部件表的方式，将部件名称与实体小样之间建立了映射关系，同时扩展了实体小样的信息，用户使用时更加灵活。

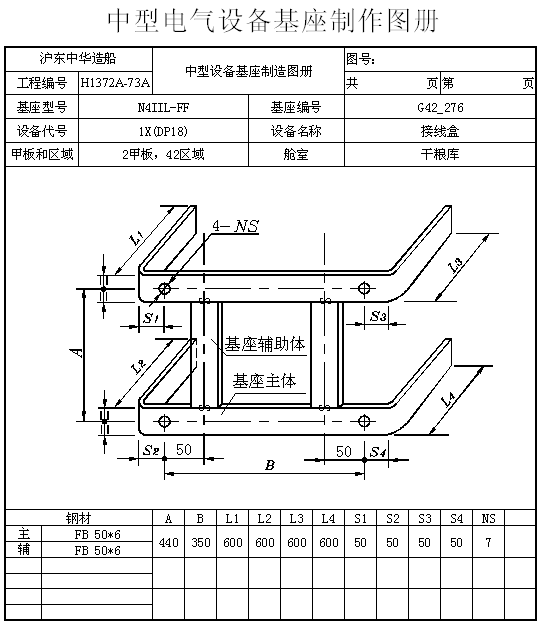

通过管理电气基座、电缆贯穿件、电缆导架等参数化部件库，实现了部件参数化设计，使得建模过程中用户修改方便；也可以将参数化部件实体化进入标准库，有利于制定企业的标准，规范设计过程。
系统在数据组织方面采用了产品结构树的方式，配合强大的搜索功能和实时的属性显示，并提供三维预览功能，使用户能够更直观、方便的查看设计结果。
电气原理
电气原理具有电气设备原理和电缆原理两大处理功能。
系统提供手工输入、交互输入和自动生成三种方式，在工程数据库中生成电气设备原理和电缆原理记录。手工输入原理，界面简洁直观；交互输入通过人工点取CAD图形，生成指定属性；自动生成方式通过程序读取电气系统图和设备布置图内容，智能分析并生成批量记录的各项属性，包括名称、类别、型号、设备坐标、电缆的首尾连接设备等，不仅极大地减少了工作量，而且避免手工输入的失误。对于连接有电缆的轮机、管子等专业的设备，可以直接引用为电气设备，无需在电气专业中重复建模。
检查错误功能：对于在全船范围内有名称唯一性要求的原理记录，系统内部具有动态检测机制，实时反馈给用户，避免无效输入工作。还有专门的非实时检查功能，对多项数据进行检查和输出，供用户核对。

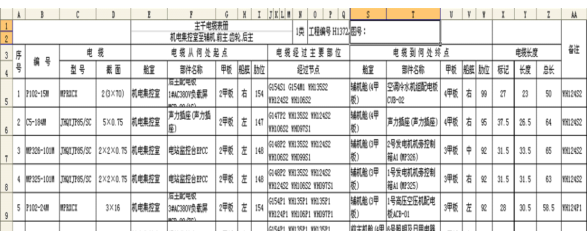

为方便前期预估，系统提供各种统计数据：电缆型号规格、电缆长度、设备型号规格、设备重量重心等。

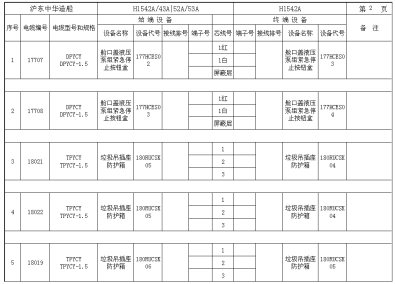

电气接线图
系统利用现有的电气原理数据，显示设备之间的连接关系；输出孤立设备及孤立电缆，帮助用户快速定位、排除错误；根据电气原理数据，可以及时生成电气接线图； 帮助设计人员快速完成接线图工作，减少至少50%的工作量。
