船体建造

 8.船体建造系统

HD-SHM船体建造系统在国内声誉很高，是使用最广泛的船体生产信息制作系统。它可单独成系统工作，也可作为SPD船舶产品设计系统的一个组成部分，完成船体建造所需的船体线型光顺、外板和结构零件生成、加工、装配等全部生产信息制作。

线型生成

对船体线型进行交互三向光顺，生成全船型线文件。能光顺任何船型。

除了能生成外壳线型，还能处理内壳线型、舵叶线型、非固定梁拱形式的甲板线型、与外壳等距面线型。

生成的型线可用于船体设计和建造。

外板

具有完备的板缝线生成功能，生成各种纵缝、柱缝。

可以展开全部船体外板，包括非四边形的外板，艏艉柱板。并提供外板加工用的活络样板图表，或样箱制作图。

可以计算双斜切、单斜切、或自定义基面的支柱式胎架。

可以生成全船外板展开图，肋骨线型图。

结构零件生成

具有多达七种的零件生成方式来生成结构零件。其中最主要的是通过转换设计系统来的零件、绘图生成零件、几何语言编程生成零件。

既可以生成板材零件，也可以生成型材零件。

扁钢零件可以作为板零件，表达正确的形状。

对零件自动进行焊接收缩补偿，以满足精度造船的需要。

套料

板材零件的套料采用图形显示、自动碰靠、自动切割排序等先进技术，操作人员在计算机屏幕上进行套料，操作方便效率高。能自动检查套料零件的厚度，材质，检查零件是否多套或漏套，检查零件是否重叠，是否出界。能设置切割过桥。

型材零件自动套料。

可提供与其他自动套料程序的接口。

材料管理

材料管理是一个功能完备的船体钢材定额管理系统。它进行：

* 钢材预估单管理；

* 套料板的交互式余料定义；

* 余料库信息管理；

* 整料信息管理；

* 板材和型材材料指派；

* 钢材材料定额表的自动生成和打印；

焊接坡口

提供坡口标准的生成，查询，管理功能。

可以处理来自设计系统的零件所带的坡口信息，也可以另外对零件添加坡口信息。

零件上的坡口以易懂的文字标注到零件图和套料图上。

可以为用户定向开发坡口切割程序，使数控切割机在下料时直接割出零件的V形坡口。

生产信息制作

可以向生产车间提供完备的生产信息和资料。包括：

* 钢材材料定额表。

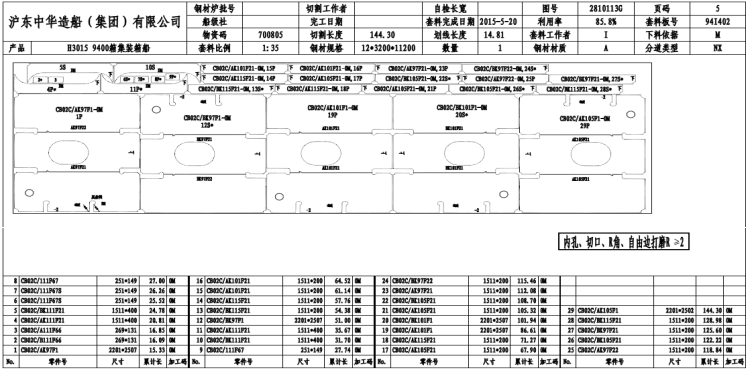

* 板材套料图和型材套料表。

* 套料板数控切割文件。提供近三十多种的切割文件格式供用户选用。

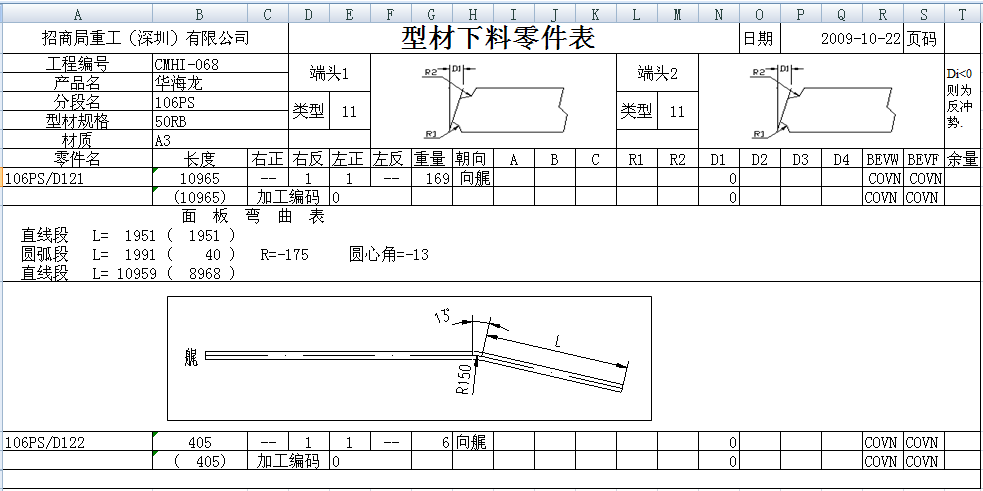

* 型材零件下料图表。供常规人工下料。图表中还包含各种弯曲加工数据。

* 型材零件数控切割文件。供型材数控切割流水线用。

* 数控肋骨冷弯机加工文件。供数控弯曲加工型材零件用。

* 零件数控铣边机接口文件。供数控铣边机铣削带坡口的拼板零件。

* 分段零件加工工艺管理表。包括总表和7个分表，供零件加工管理用。
